繼電器延緩動作電路的原理是什么？

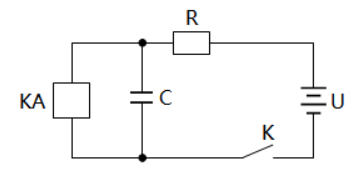

如果把電容C并聯在線圈兩頭，就成為圖1的電路，開關閉合時充電電流在R上構成壓降，使線圈兩 端電壓增長較慢，吸合時刻就會延伸。相同，在開關斷開時，電容C的放電和被感應電勢反向充 電，又會使開釋時刻延伸。
圖1 繼電器推遲動作電路

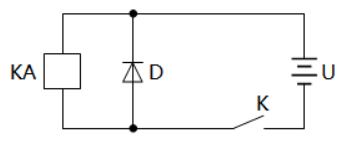

若只希望延伸開釋時刻，可利用圖2的電路。電源接通時二極管D處于截止狀態，不起作用。但當開 關K斷開時，線圈里的感應電勢將經過二極管構成電流，使鐵芯里的磁通衰減緩慢，開釋動作就推 遲了。
圖2 繼電器推遲動作電路(二極管)
圖2電路比圖1占用空間小，但只推遲開釋時刻，對吸合時刻無影響。 某些繼電器的鐵心上帶有兩個線圈。例如電話繼電器就是如此。其中主線圈用于產生磁通，輔助線 圈的兩頭若經過二極管短接，就能延伸動作時刻，根據二極管的連接方向，可所以緩吸或緩放。 適當地運用以上方法可以把動作時刻推遲5-10倍，如果用晶體管延時電路，當然能延伸更多，但那 已是時刻繼電器的使用問題了。注意：延緩動作電路只限于用在直流繼電器上。
