面板型故障指示器說明書
一、產品簡介

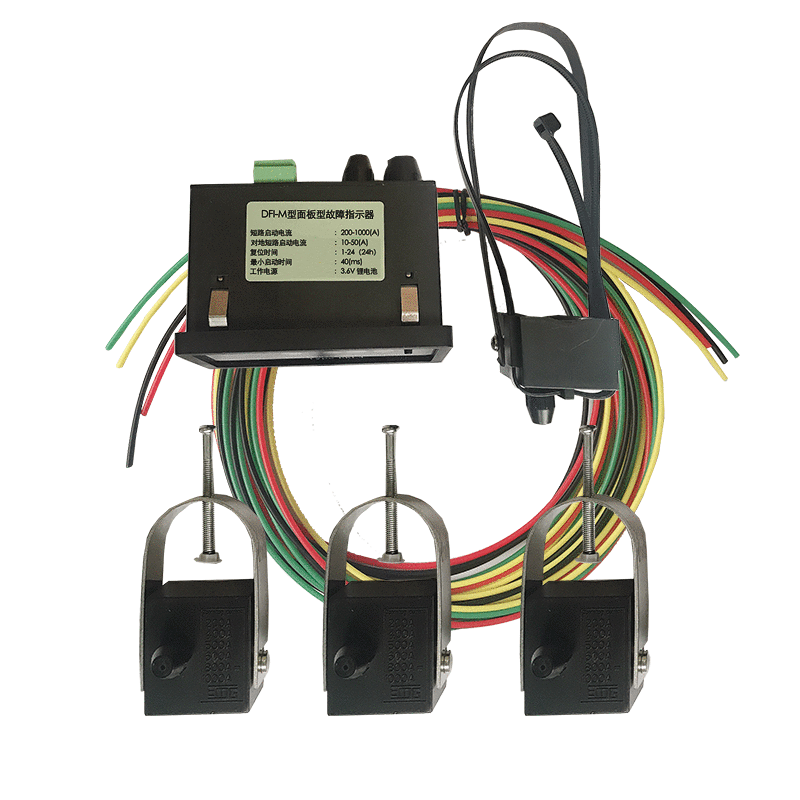

DFI-M型面板型故障指示器是配套安裝在配電網絡系統中的環網開關、電纜分支箱、箱變上，用于指示相應電纜區段的短路和單相接地故障的一種實時監測裝置。線路發生故障，工作人員可借助指示器的報警指示，迅速確定故障區段，并找出故障點。同時，報警信息可實時發送到監控中心的服務器，在監控電腦的屏幕上顯示出故障所在的區域和具體位置，引導巡線人員迅速確定故障區段并找出故障點。該指示器為解決故障查找問題提供了最佳途徑。對提高工作效率，縮短停電時間，迅速恢復供電，提高供電可靠性和經濟效益，有著十分重要的意義。
二、主要功能
1. 短路報警指示：短路傳感器在工作中檢測線路的電流，當線路發生短路故障時電流達到或超過短路電流的整定值時，短路傳感器發出報警信號，通過光纖傳輸給主機，主機接收到此信號后，產生相應的報警指示信號。
2. 接地報警指示：接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障時接地電流達到或超過接地電流的整定值時，接地傳感器發出報警信號中，通過光纖傳輸到主機，主機接收到此信號后，產生相應的報警指示信號。
3. 自 動 復 位 ：當指示器發出報警信號后，如果無人工進行復位，在整定時間后，指示器可自動進行復位。
4.?人 工 復 位 ：當指示器產生報警后，可通過觸發指示器主機面板上的“復位/測試”進行復位，解除報警。
5.?自動化：指示器產生相應的報警指示信號后，可將報警信號輸出遠傳。
6. 測試 ：指示器可進行自檢工作。可通過按下主機面板上的“復位/測試”按鈕保持2秒進行測試。
三、安裝
1．主機的安裝：主機可安裝在環網柜(配電柜、電纜分支箱等)前面板上，拆卸主機須按下主機殼上的金屬彈片。主機尺寸：96*49*85 mm ? 開孔尺寸：長：91±0.5mm 寬：43±0.5mm

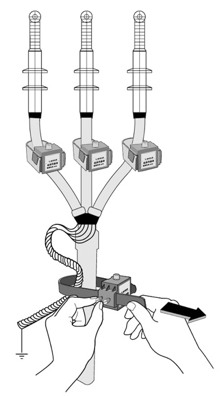

2．短路傳感器的安裝：短路傳感器必須安裝在電纜的單相分支上，安裝時可直接安裝在被測電纜上，并進行緊固，防止滑動而造成脫落。安裝(參見圖1)，拆卸(參見圖2)。
圖1：
?圖2：
3．接地傳感器的安裝：接地傳感器安裝時應注意需將電纜的三根導線包圍起來，電纜的接地線必須回穿傳感器，并緊固，防止滑動而造成脫落。
圖3:
傳感器與主機采用光纖連接，安裝時應將光纖的兩端分別插入到傳感器、主機的光纖接頭上，旋緊接頭使光纖不能拔出。連接見主機接線示意圖說明。
四、操作：
1. 測試：需要自檢時，按下面板上“復位/測試”的按鈕并保持2秒，本機進入自檢狀態，所有面板上的指示燈閃亮，輸出繼電器吸合，說明工作狀態正常，進行5秒次后自動結束或者再按下“復位/測試”按鈕可以結束自檢過程，恢復正常狀態。當指示器處于報警狀態時，自檢功能無效，只能先清除報警，再自檢測試。
2.?清除報警：當線路發生故障時指示器產生報警信號，故障處理完畢后應清除報警，可通過觸發指示器主機面板上的“復位/測試”按鈕解除報警。如果無人工進行復位，在整定時間(6、12、24、48小時)后，指示器可自動進行復位。
3. 遠傳信號：指示器產生相應的報警指示信號后，可將報警信號由本機內置的繼電器觸點輸出遠傳。本機設置二路遠傳信號：一對常開、一對常閉結點輸出，用戶可利用。
該信號將指示器的報警信號引至控制室，以便于觀察和迅速發現故障所在。
4. 設定復位時間：通過主機前面板可看到一個四位的拔碼開關，分別代表四種復位時間：當將其拔到1號位置時，復位時間為6小時；當將其拔到2號位置時，復位時間為12小時；當將其拔到3號位置時，復位時間為24小時；當將其拔到4號位置時，復位時間為48小時；也可根據需要設定。
五、技術參數
1. 短路電流報警：≥150A 誤差±10%；出廠設定為800A，短路延時20mS
2. 接地電流報警：3A~2000A 誤差±10% 出廠設定為8A，接地延時20mS
3. 工作電源： ? ?ER14505 鋰電池3.6V（有效期不小于5年）
4. 整機待機電流：≤ 5μA
5. 自動復位時間：可根據需要設定
6. 指示器防護等級：主機IP40；傳感器IP65
7. 遠傳繼電器：230VAC 2A
8. 短路電流傳感器最大承受電流：20KA 4S
9. 工作環境：-40℃～+75℃；相對溫度：≤95%；防水、防酸、防鹽霧
10. 使用范圍：20kV以下等級的系統中
