DTS1823型

三相四線電子式電能表

DTS1823系列電能表是我公司集多年專業電能表研發設計經驗，采用國際先進的芯片及技術設計而成，在保證質量和穩定性的前提下，所推出的新一代微型電能表。該電能表采用LCD液晶顯示，可進行時鐘、時段費率（選配）等參數設置，并具有電能脈沖指示及輸出功能，可通過RS485通信接口與上位機及設備實現數據交換功能，極大地方便了用電自動化管理，可廣泛應用于智能樓宇、商場、學校、路燈、充電樁、機場、港口及工廠配電等分散型或密集型配電安裝的電能管理。該系列表具有極高的精度和良好的抗電磁干擾性能，各項技術指標符合《GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.301-2007》等國家標準及行業標準。

新一代智能型高科技網絡預付費電能計量電表

DTS1823系列電能表功能特點

安裝

便捷

顯示

直觀

精致

小巧

遠距

傳輸

低耗

長壽

通訊

規約

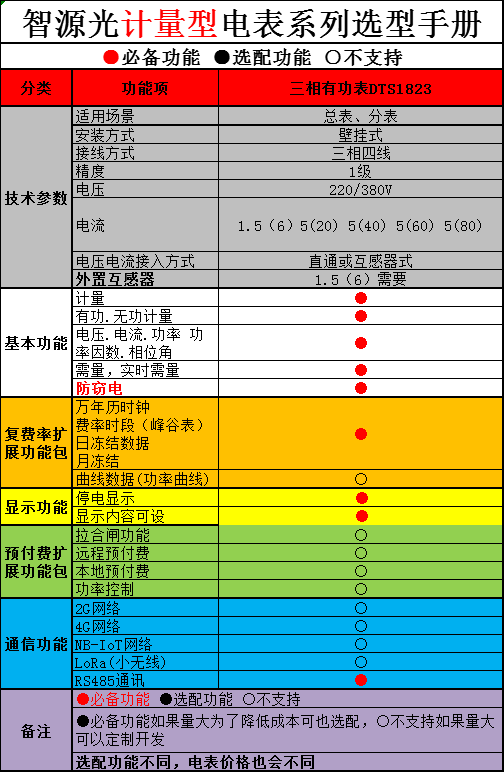

產品參數

品牌電表+自組網技術+云臺系統

型號	DTS1823
接入方式	經互感器
接入方式	直入式
電壓（V）	3×220/380
電流（A）	3×1.5(6)
	3×5(60)
	3×5(80)
脈沖常數	6400
脈沖常數	400
額定頻率	50Hz
啟動電流	互感式：?0.002In (1級)? 直入式：?0.004In (1級)
工作電壓	正常工作電壓：0.7Un～1.1Un 極限工作電壓：0.0Un～1.2Un
電壓線路功耗	每相電壓回路≤1.5W、6VA
電流線路功耗(Ib<10A)	≤0.2VA
每相電流線路功耗(Ib≥10A)	≤0.4VA
電池參數	3.6V/1.2Ah
安裝方式	壁掛式
諧波監測	具備
工作環境	-10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
電能脈沖輸出	脈沖寬度80ms,光電隔離無源輸出
數字通信	RS485接口；DL/T645-2007 通信速率：1200、2400(默認)、4800、9600

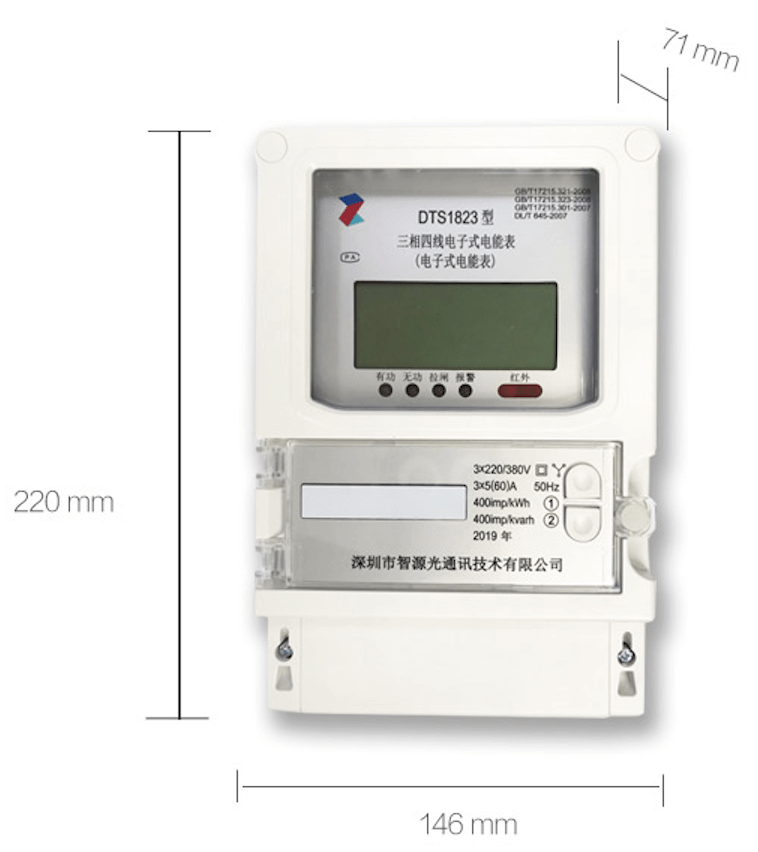

外形尺寸	220×146×71（mm）

? ? ? ?智源光DTS1823型電能表，均通過國家質量技術監督局送檢報告（CPA及型式試驗報告），計量精度1級，完全滿足國家標準可應用于計量收費。

DTS1823型三相四線電子式電能表簡要說明

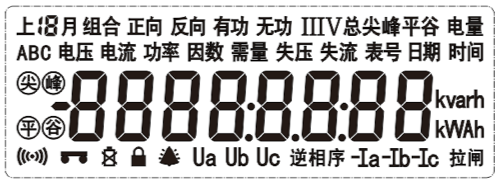

1.產品液晶屏顯示圖解

2.產品使用及維護

本表顯示采用字段液晶顯示器，具有顯示內容豐富、明了清晰，顯示界面操作靈活方便等特點。

必須嚴格按照標牌上標明的電壓等級接入電壓。
安裝時應將接線端子擰緊，并且將表計掛牢在堅固耐火、不易振動的屏上。電表仰視時顯示效果最佳，故應垂直安裝，嚴禁安裝在室外裸露的環境中。
表計應存放在溫度為-20℃～70℃，濕度≤95%（無凝露）的環境中，并且應在原包裝的條件下放置，疊放高度不超過5層。電表在包裝拆封后不宜儲存。保存儀表的地方應清潔，且空氣中不應含有足以引起腐蝕的有害物或氣體。
電能表運輸和拆封不應受到劇烈沖擊，應根據GB/T15464－1995《儀器儀表包裝通用技術條件》和GB/T9329《儀器儀表運輸、運輸貯存基本環境條件及試驗方法》的規定運輸和儲存。
儀表的工作環境應有避雷措施。

接線完成后將上下端蓋鉛封。

點擊下載完整說明書

關于DTS1823 三相電子式電能表的常見問題

我們專門為您準備了一些常見問題的答案，以方便您快速了解我們的產品。

1.我是臨街商鋪業主，主要是照明和生活用電，想找一款成本便宜些的三相表，這款合適嗎？

合適。三相電子式有功電能表適合商業用戶、具有高精度、高靈敏度、高可靠性、長壽命、低成本的特點，能夠精確計量三相有功電能，以同一方向累計電能。

2.這款表有通訊接口嗎？支持遠程數據采集嗎？

我公司DTS1823型有功表具有一路調制型紅外通訊接口和一路完全隔離的RS485通訊接口，方便現場維護或者遠程數據采集。

3.這款表尺寸大嗎？我的安裝空間有點小。

三相電子式有功表的外形體積和其他三相表相比小很多，該表體積小、重量輕、便于安裝。

4.這款表內有開關嗎？

該表不支持內置開關，考慮到用戶使用的階梯成本需求此款電表沒有配置內置開關，如需內置開關電表請選擇其它型號三相表。
