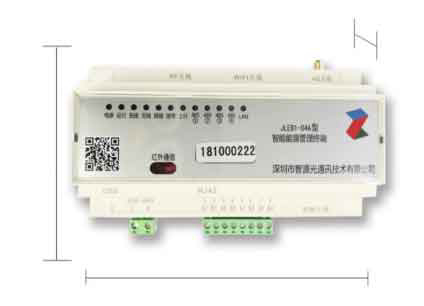

JLEB1-04A型（配電管理終端）遠程抄表終端

JLEB1-04a型配電管理終端/遠程抄表終端（以下簡稱終端）是無線自組網集中抄表系統中的關鍵設備。能夠通過下行信道自動抄收并存儲各種具有無線通信功能的智能儀表、采集器或采集模塊以及各類無線通信終端的數據，其下行信道可以是無線及RS-485串行通信通道，同時能通過上行信道與主站或手持設備進行數據交換，其上行信道可以是無線公網、網絡等通信方式，并且采用模塊化設計，可通過更換通信模塊直接改變通信方式。

新一代智能型高科技網絡預付費電能計量電表

JLEB1-04A型遠程抄表終端功能特點

安裝

便捷

精致

小巧

運行

穩定

遠距

傳輸

低耗

長壽

可造

性強

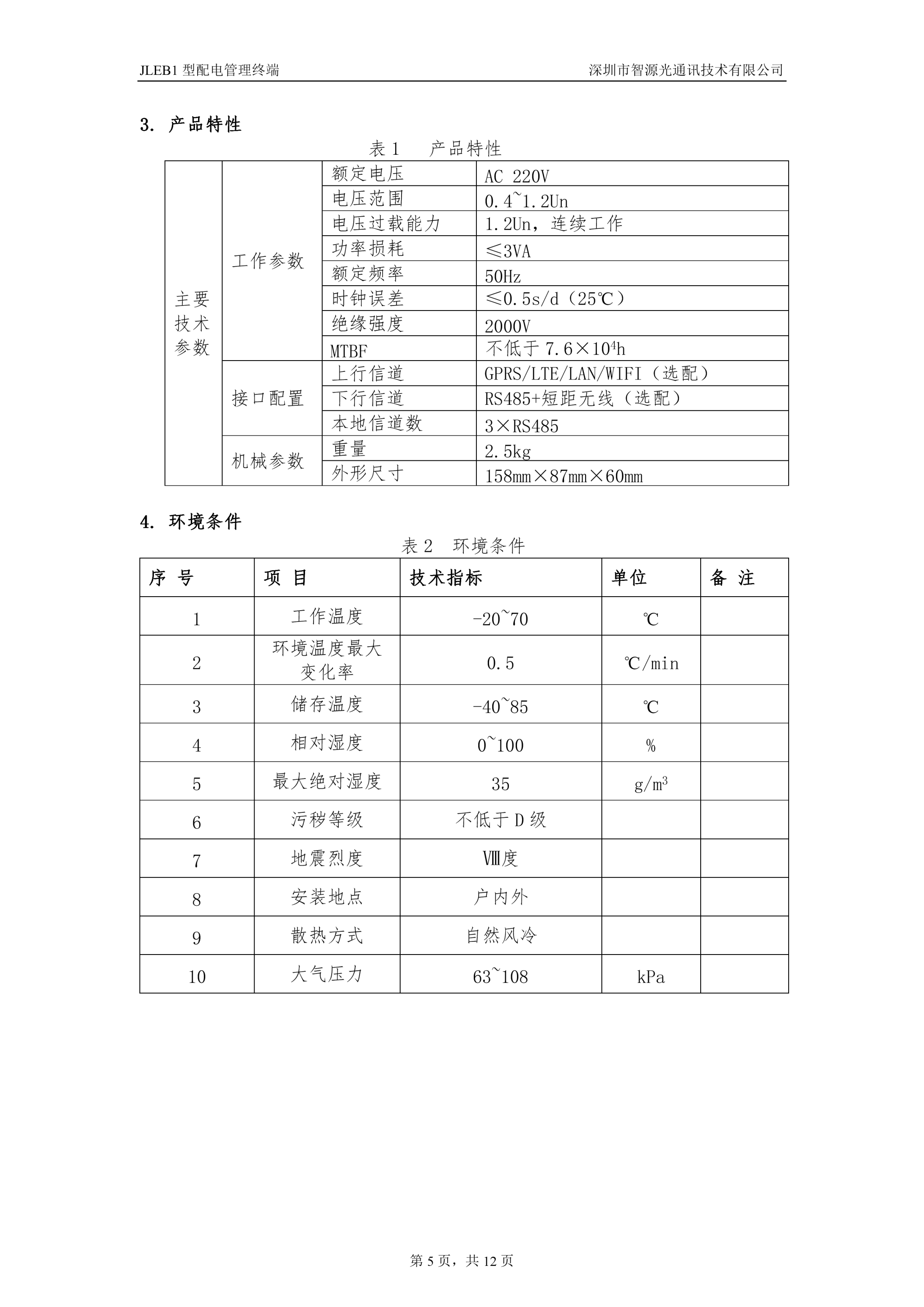

產品參數

主要技術參數	工作參數	額定電壓	AC 220V
		電壓范圍	0.4~1.2Un
		電壓過載能力	1.2Un，連續工作
		功率損耗	≤3VA
		額定頻率	50Hz
		時鐘誤差	≤0.5s/d（25℃）
		絕緣強度	2000V
		MTBF	不低于7.6×10⁴h
	接口配置	上行信道	GPRS/LTE/LAN/WIFI（選配）
		下行信道	RS485+短距無線（選配）
		本地信道數	3×RS485
	機械參數	重量	2.5kg
	機械參數	外形尺寸	158mm×87mm×60mm

品牌電表+自組網技術+云臺系統

158mm

87mm

60mm

158mm

87mm

60mm

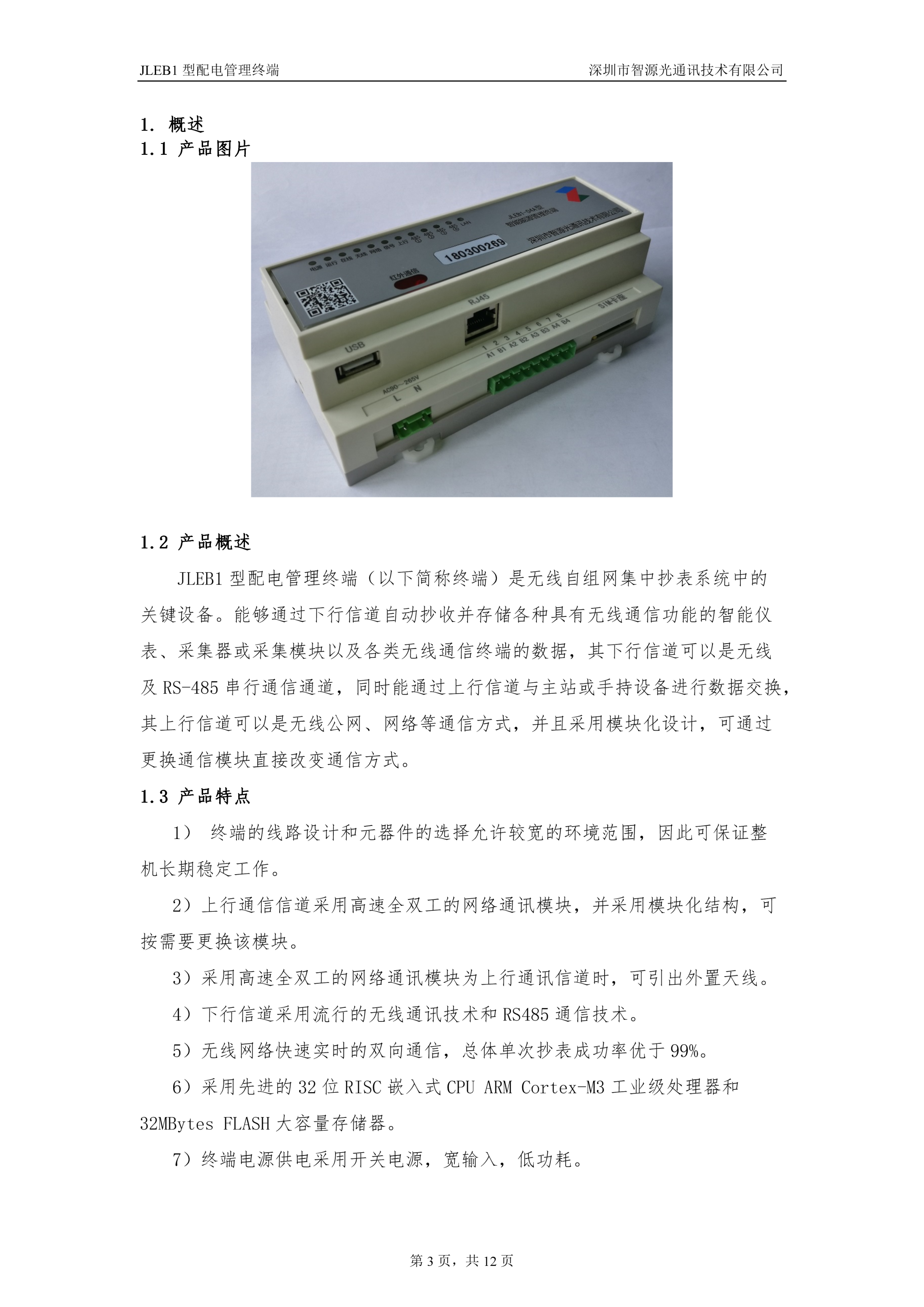

JLEB1-04A型配電管理終端（集中器）產品簡要說明

1.產品特點

2.產品安裝圖解

1）終端的線路設計和元器件的選擇允許較寬的環境范圍，因此可保證整機長期穩定工作。
2）上行通信信道采用高速全雙工的網絡通訊模塊，并采用模塊化結構，可按需要更換該模塊。
3）采用高速全雙工的網絡通訊模塊為上行通訊信道時，可引出外置天線。
4）下行信道采用流行的無線通訊技術和RS485通信技術。
5）無線網絡快速實時的雙向通信，總體單次抄表成功率優于99%。
6）采用先進的32位RISC嵌入式CPU ARM Cortex-M3工業級處理器和32MBytes FLASH大容量存儲器。
7）終端電源供電采用開關電源，寬輸入，低功耗。

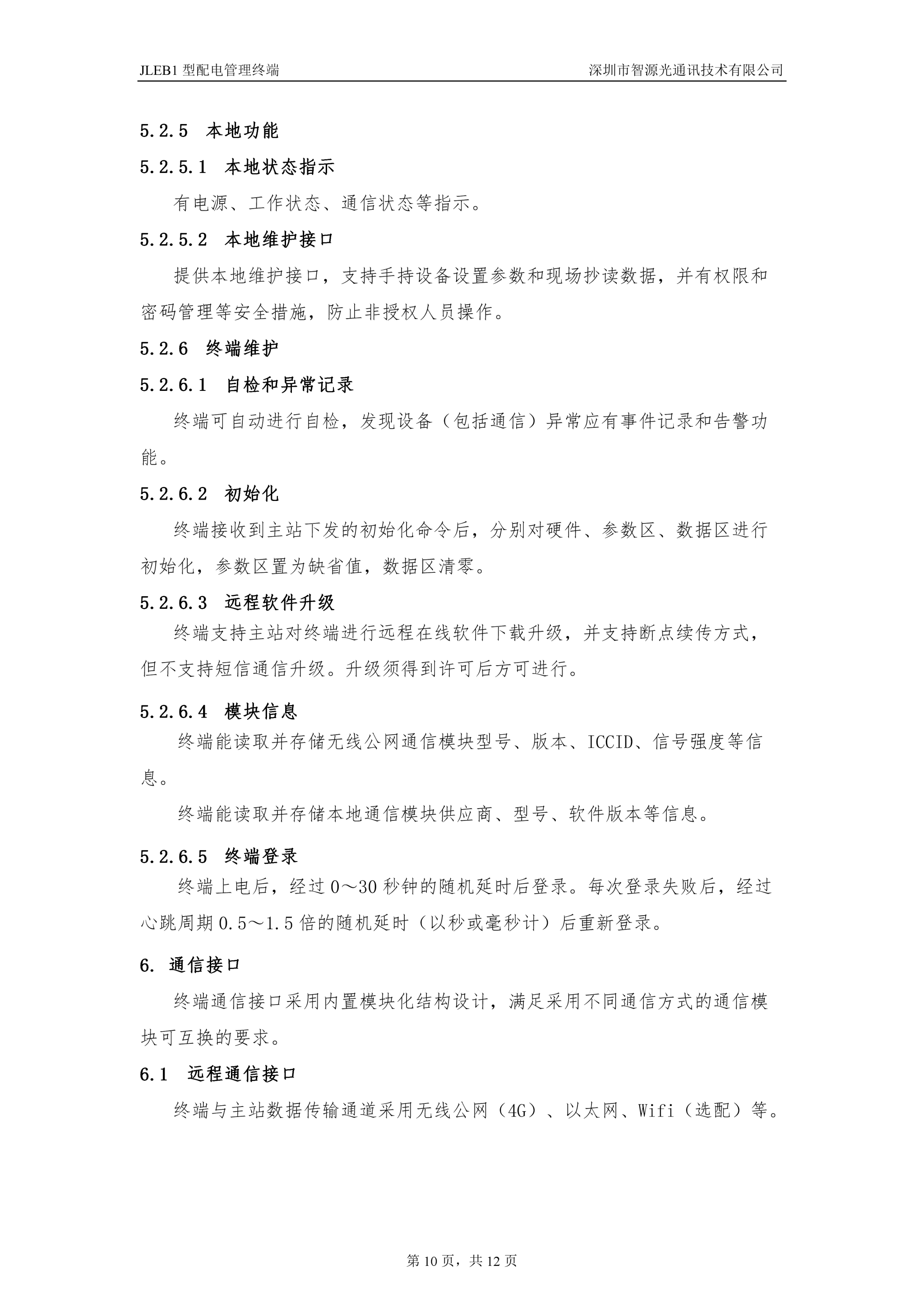

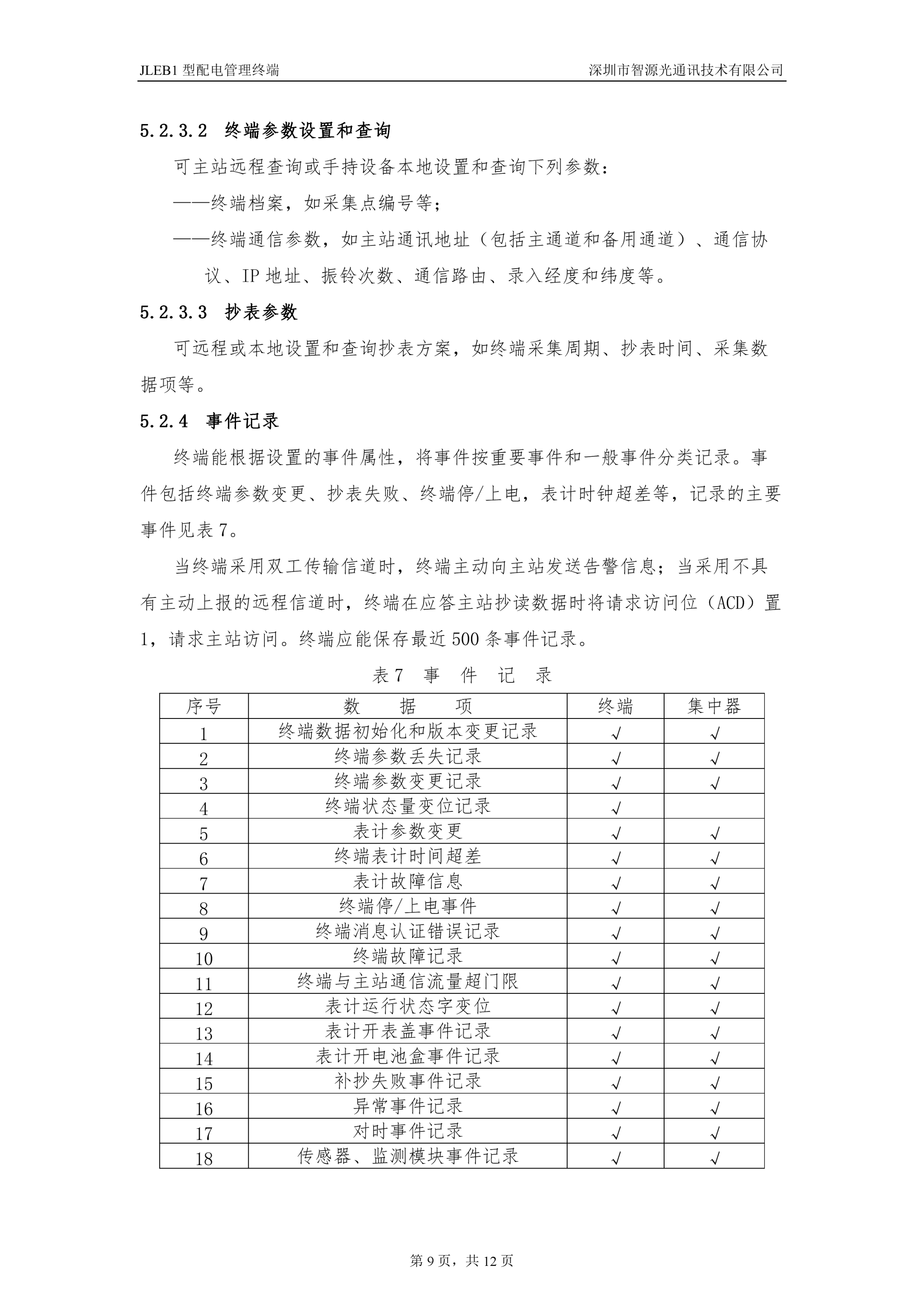

點擊下載完整說明書

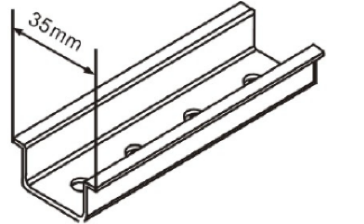

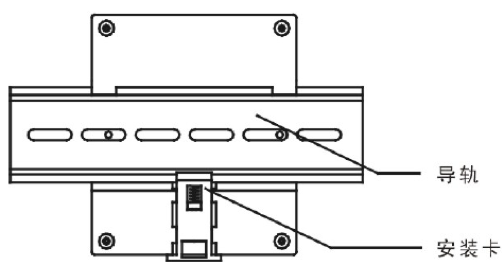

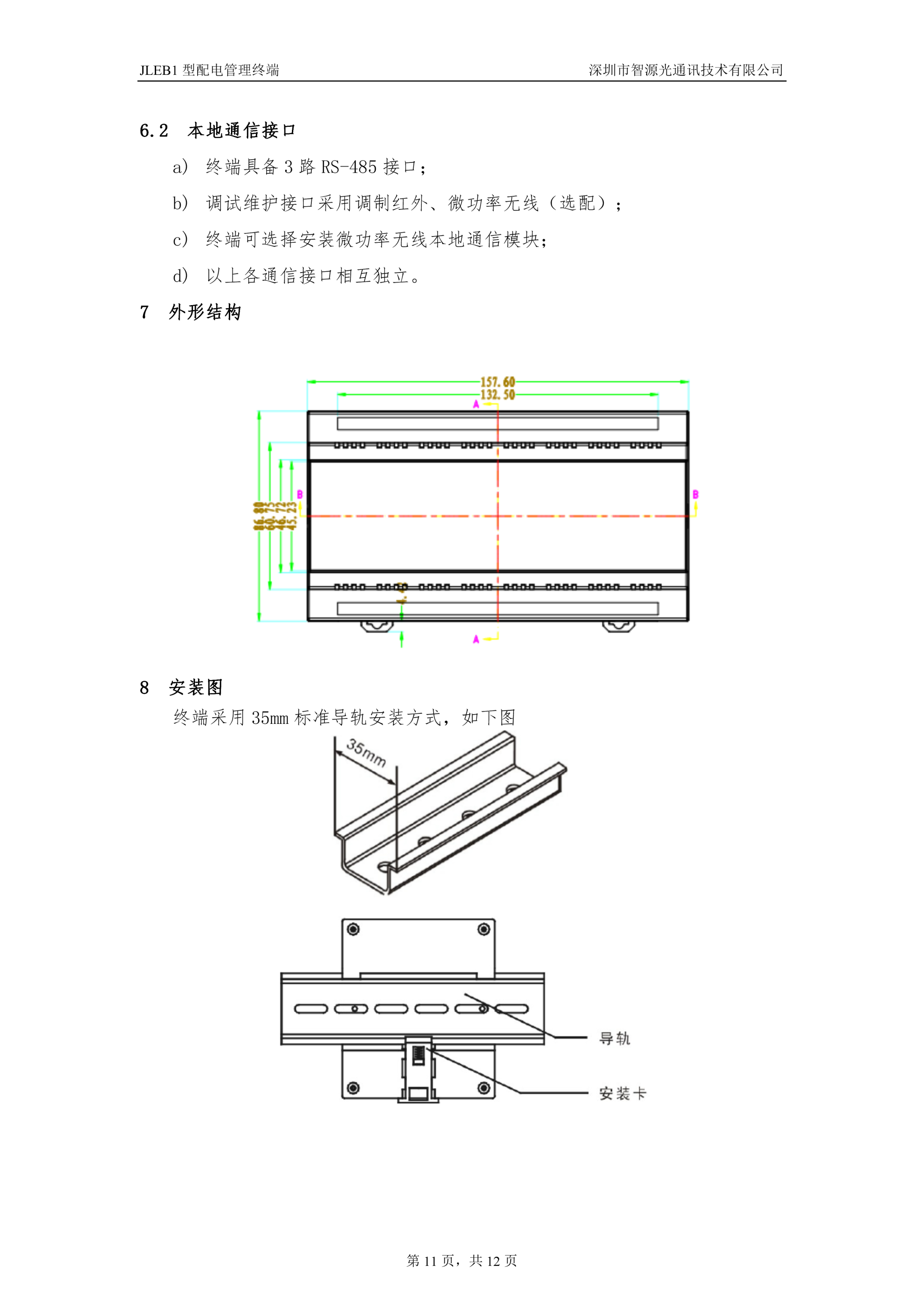

終端采用35mm標準導軌安裝方式，如下圖

關于JLEB1-04A集中器的常見問題

我們專門為您準備了一些常見問題的答案，以方便您快速了解我們的產品。

1.數據抄收成功率高嗎？

我們保證百分之百的成功率，我們通訊方案包含RS485、無線、載波、2G、4G、NB等，現場可以選一種或幾種配合使用提高抄表成功率

2.有幾種通訊方式？

具備4路485接口，支持擴展微功率無線模塊、WIFI模塊、2G模塊、4G模塊等多種通訊方式

3.集中器采用哪種安裝方式？

采用標準35MM導軌安裝

4.一臺導軌式集中器可以采集多少只電表

本集中器產品單只限額可以采集200只電表
