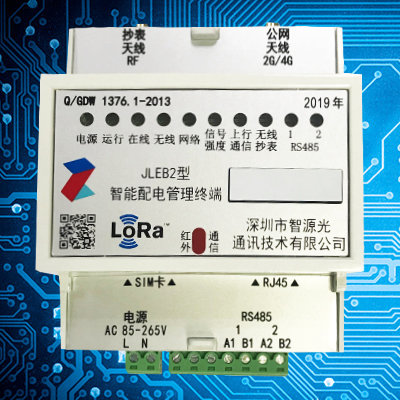

JLEB2型配電管理終端

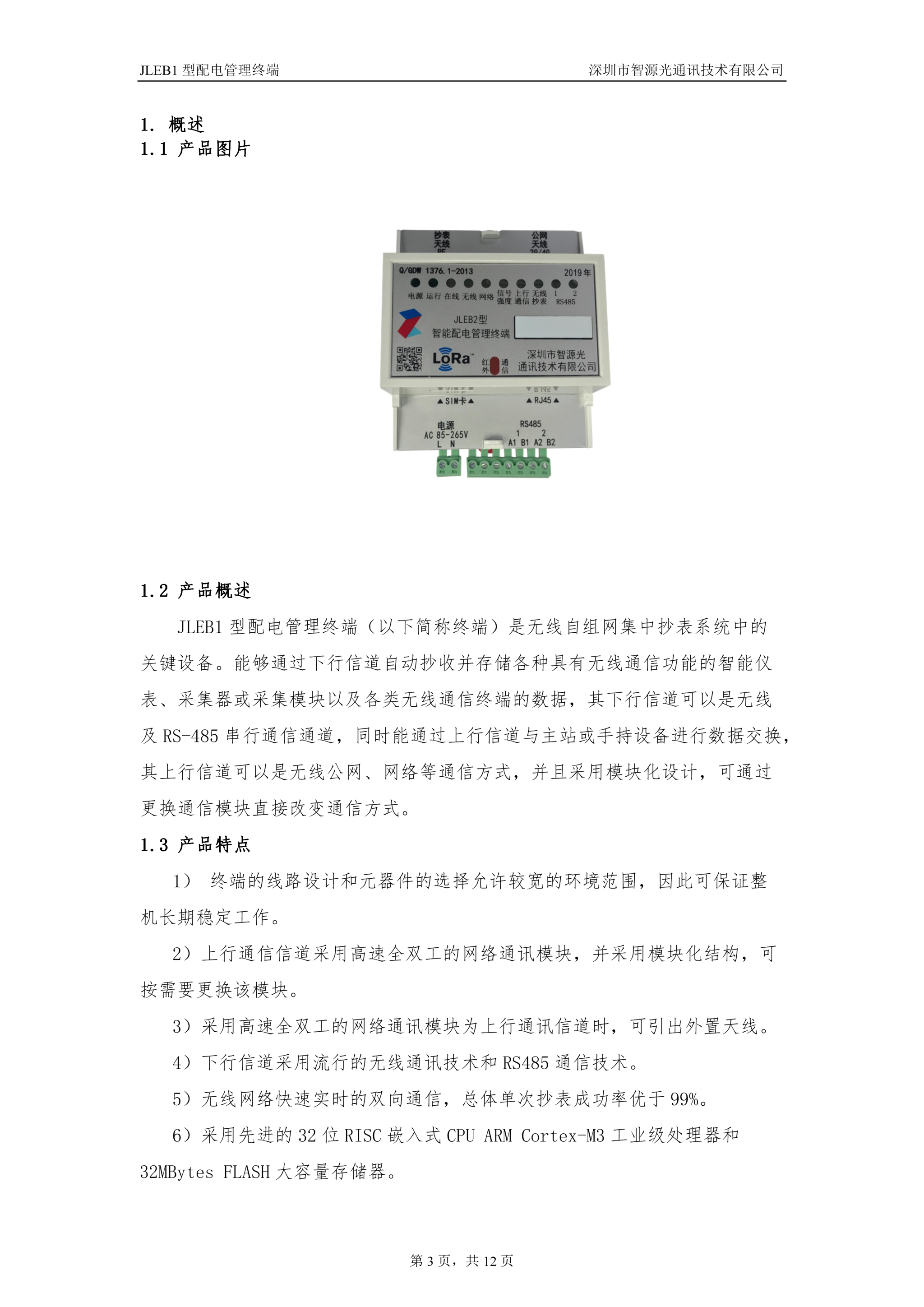

JLEB2型配電管理終端（以下簡稱終端）是無線自組網集中抄表系統中的關鍵設備。能夠通過下行信道自動抄收并存儲各種具有無線通信功能的智能儀表、采集器或采集模塊以及各類無線通信終端的數據，其下行信道可以是無線及RS-485串行通信通道，同時能通過上行信道與主站或手持設備進行數據交換，其上行信道可以是無線公網、網絡等通信方式，并且采用模塊化設計，可通過更換通信模塊直接改變通信方式。
新一代智能型高科技網絡預付費電能計量電表
JLEB2型采集器（配電管理終端）功能特點
安裝
便捷
精致
小巧
運行
穩定
遠距
傳輸
低耗
長壽
通訊
規約

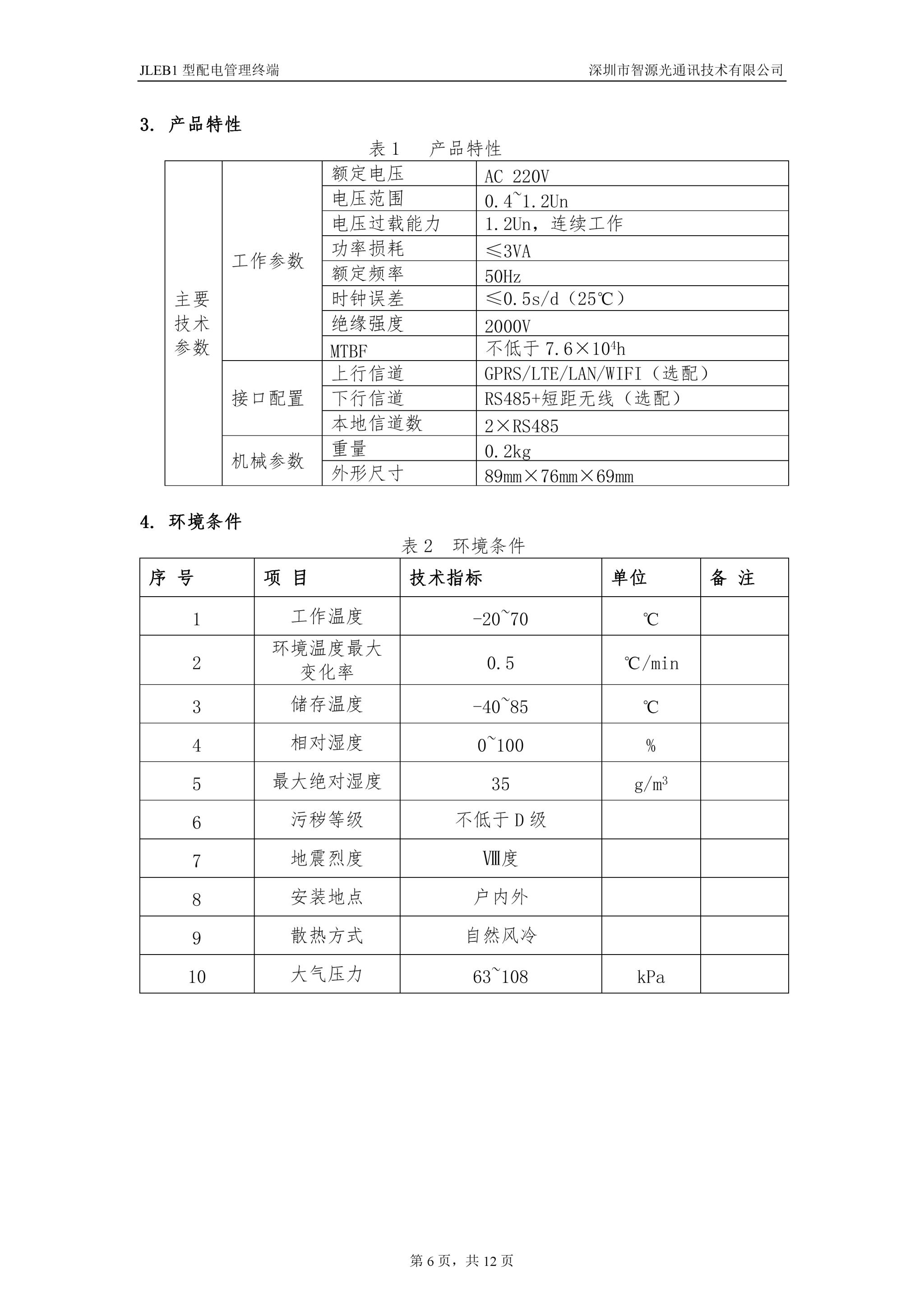

產品參數
主要技術參數 | 工作參數 | 額定電壓 | AC 220V |
電壓范圍 | 0.4~1.2Un | ||
電壓過載能力 | 1.2Un，連續工作 | ||
功率損耗 | ≤3VA | ||
額定頻率 | 50Hz | ||
時鐘誤差 | ≤0.5s/d（25℃） | ||
絕緣強度 | 2000V | ||
MTBF | 不低于7.6×104h | ||
接口配置 | 上行信道 | GPRS/LTE/LAN/WIFI（選配） | |
下行信道 | RS485+短距無線（選配） | ||
本地信道數 | 2×RS485 | ||
機械參數 | 重量 | 0.2kg | |

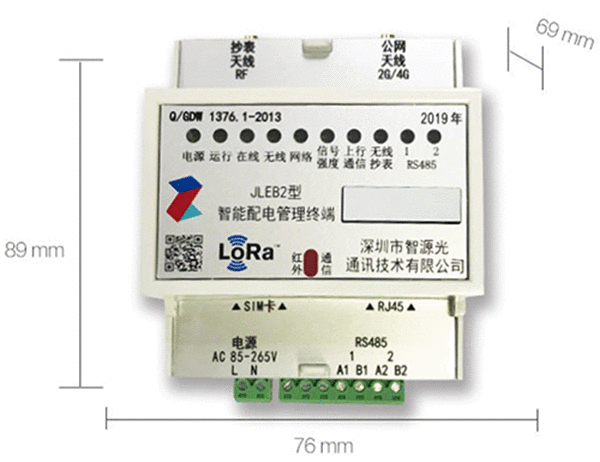

外形尺寸 | 89mm×76mm×69mm |
品牌電表+自組網技術+云臺系統
JLEB2型 配電管理終端

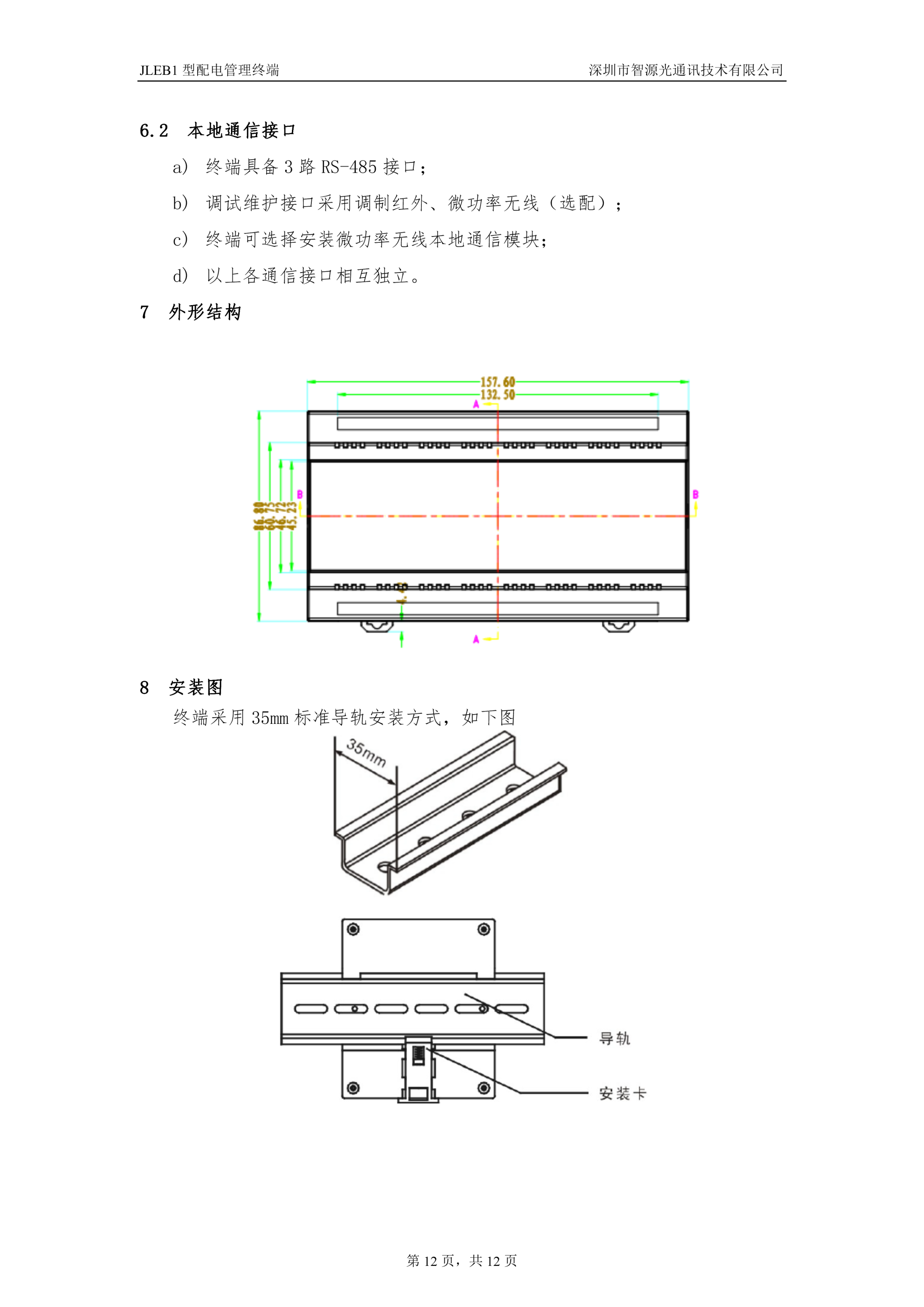

1.JLEB2型配電管理終端產品安裝圖解圖解
2.JLEB2型配電管理終端數據采集方式

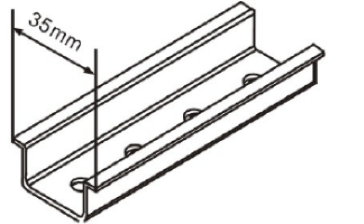

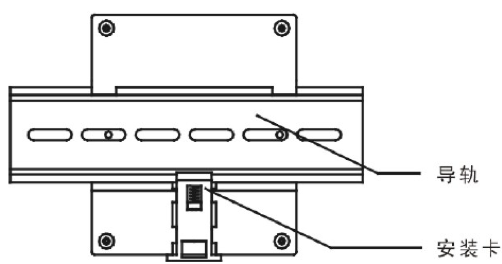

終端采用35mm標準導軌安裝方式，如下圖

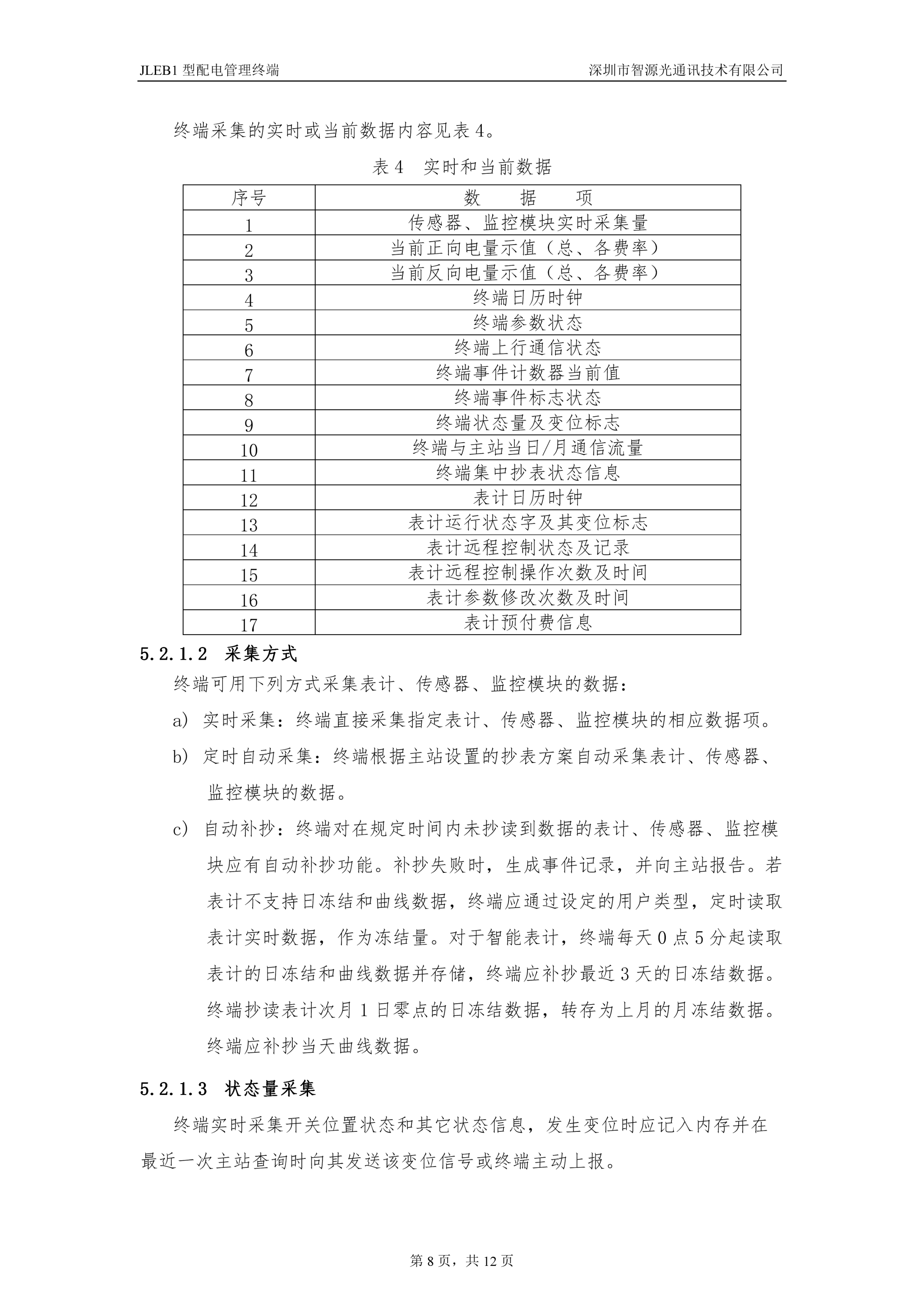

終端可用下列方式采集表計、傳感器、監控模塊的數據：
a) 實時采集：終端直接采集指定表計、傳感器、監控模塊的相應數據項。
b) 定時自動采集：終端根據主站設置的抄表方案自動采集表計、傳感器、監控模塊的數據。
c) 自動補抄：終端對在規定時間內未抄讀到數據的表計、傳感器、監控模塊應有自動補抄功能。補抄失敗時，生成事件記錄，并向主站報告。若表計不支持日凍結和曲線數據，終端應通過設定的用戶類型，定時讀取表計實時數據，作為凍結量。對于智能表計，終端每天0點5分起讀取表計的日凍結和曲線數據并存儲，終端應補抄最近3天的日凍結數據。終端抄讀表計次月1日零點的日凍結數據，轉存為上月的月凍結數據。終端應補抄當天曲線數據。
a) 實時采集：終端直接采集指定表計、傳感器、監控模塊的相應數據項。
b) 定時自動采集：終端根據主站設置的抄表方案自動采集表計、傳感器、監控模塊的數據。
c) 自動補抄：終端對在規定時間內未抄讀到數據的表計、傳感器、監控模塊應有自動補抄功能。補抄失敗時，生成事件記錄，并向主站報告。若表計不支持日凍結和曲線數據，終端應通過設定的用戶類型，定時讀取表計實時數據，作為凍結量。對于智能表計，終端每天0點5分起讀取表計的日凍結和曲線數據并存儲，終端應補抄最近3天的日凍結數據。終端抄讀表計次月1日零點的日凍結數據，轉存為上月的月凍結數據。終端應補抄當天曲線數據。
1.有幾種通訊方式？
具備2路485接口，支持擴展微功率無線模塊、WIFI模塊、2G模塊、4G模塊等多種通訊方式
2.數據抄收成功率高嗎？
我們保證百分之百的成功率，我們通訊方案包含RS485、無線、載波、2G、4G、NB等，現場可以選一種或幾種配合使用提高抄表成功率。
3.集中器采用哪種安裝方式？
采用標準35MM導軌安裝。
4.一臺導軌式集中器可以采集多少只電表？
本集中器產品單只限額可以采集200只電表。
