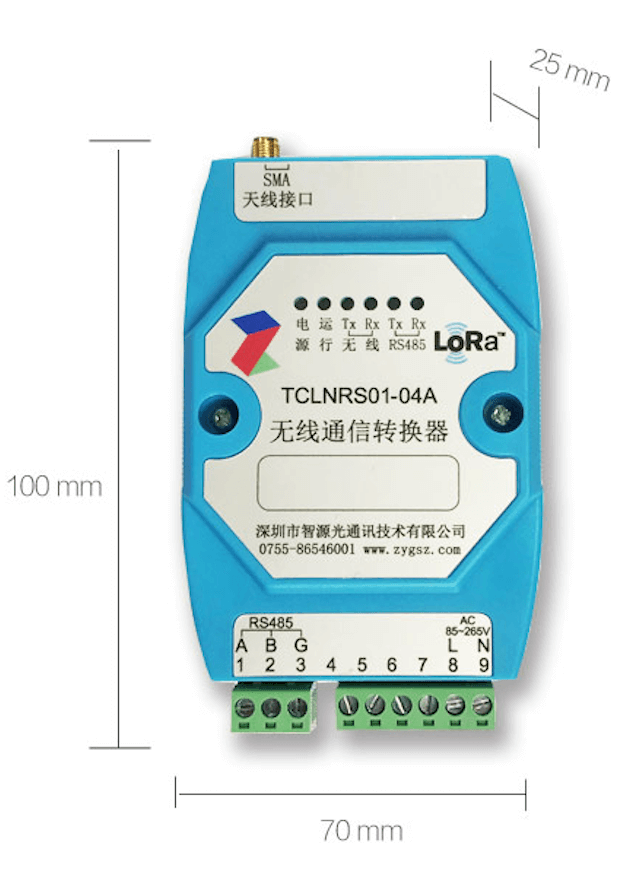

TCLNRS01型無線通信轉換器

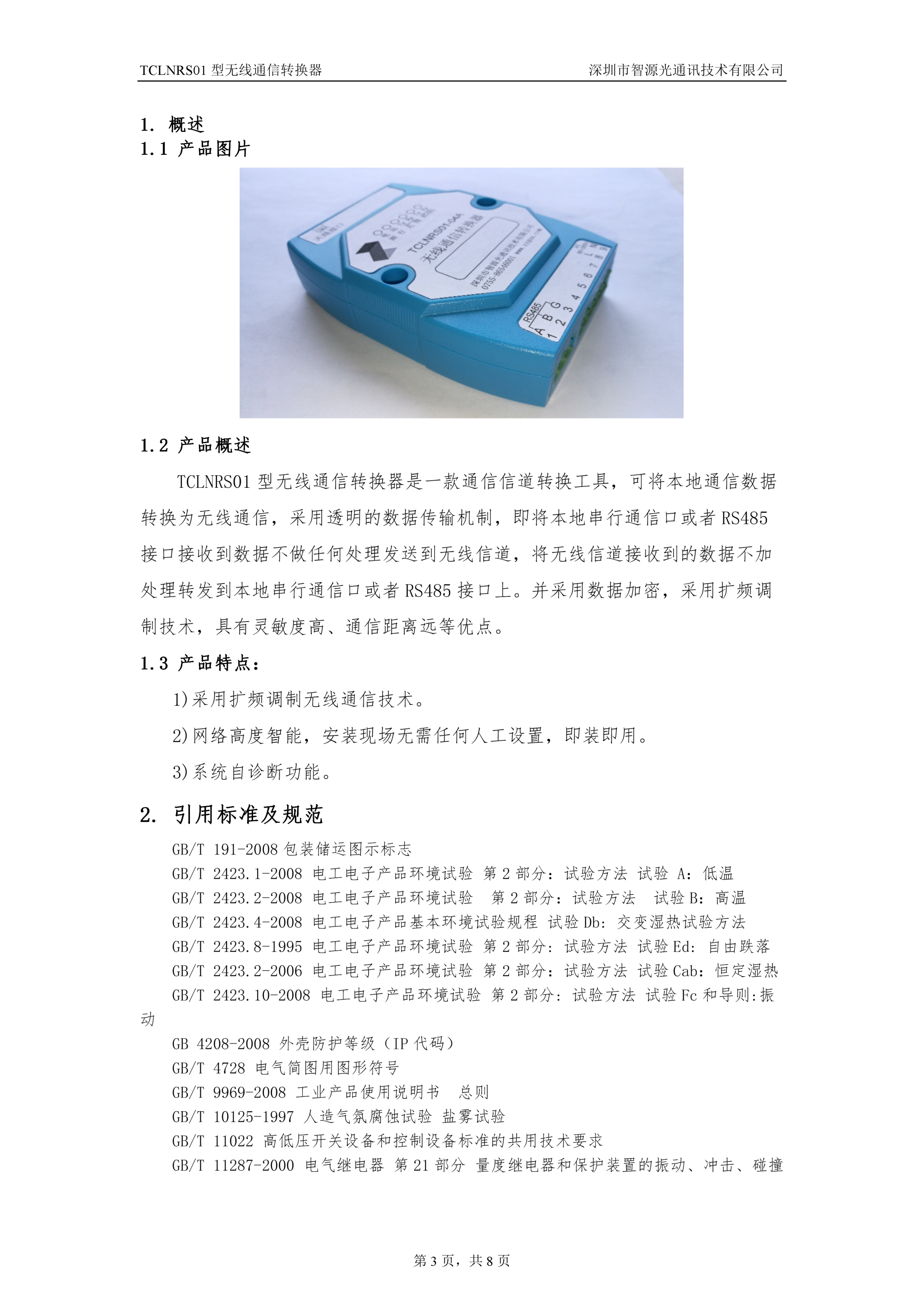

TCLNRS01型無線通信轉換器是一款通信信道轉換工具，可將本地通信數據轉換為無線通信，采用透明的數據傳輸機制，即將本地串行通信口或者RS485接口接收到數據不做任何處理發送到無線信道，將無線信道接收到的數據不加處理轉發到本地串行通信口或者RS485接口上。并采用數據加密，采用擴頻調制技術，具有靈敏度高、通信距離遠等優點。

新一代智能型高科技網絡預付費電能計量電表

TCLNRS01型無線采集器功能特點

安裝

便捷

精致

小巧

直觀

指示

遠距

傳輸

低耗

長壽

通訊

規約

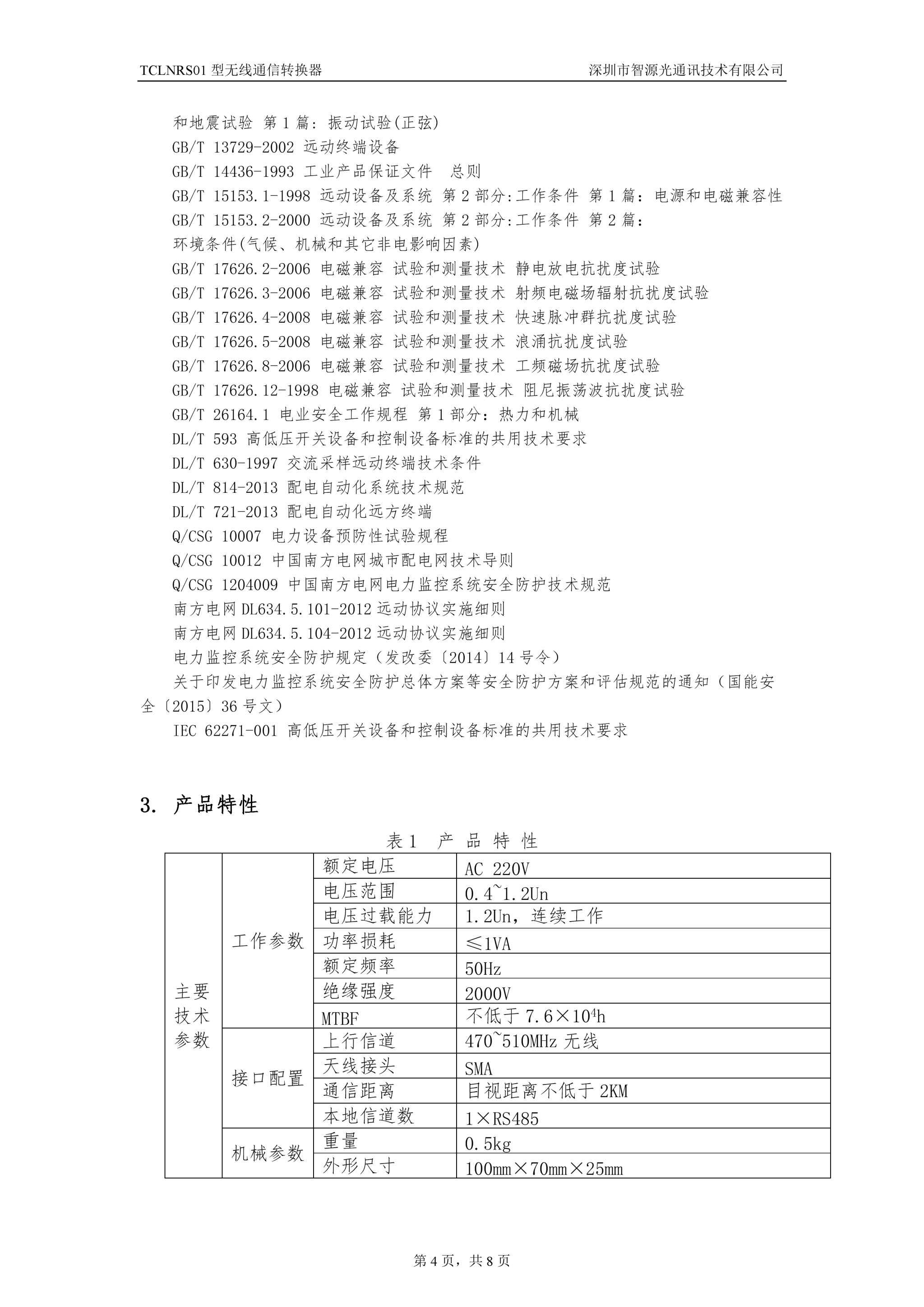

產品參數

主要技術參數	工作參數	額定電壓	AC 220V
		電壓范圍	0.4~1.2Un
		電壓過載能力	1.2Un，連續工作
		功率損耗	≤1VA
		額定頻率	50Hz
		絕緣強度	2000V
		MTBF	不低于7.6×10⁴h
	接口配置	上行信道	470~510MHz無線
		天線接頭	SMA
		通信距離	目視距離不低于2KM
		本地信道數	1×RS485
	機械參數	重量	0.5kg
	機械參數	外形尺寸	100mm×70mm×25mm

品牌電表+自組網技術+云臺系統

TCLNRS01型無線通信轉換采集器簡要說明

1.TCLNRS01型無線通信轉換器狀態指示解釋

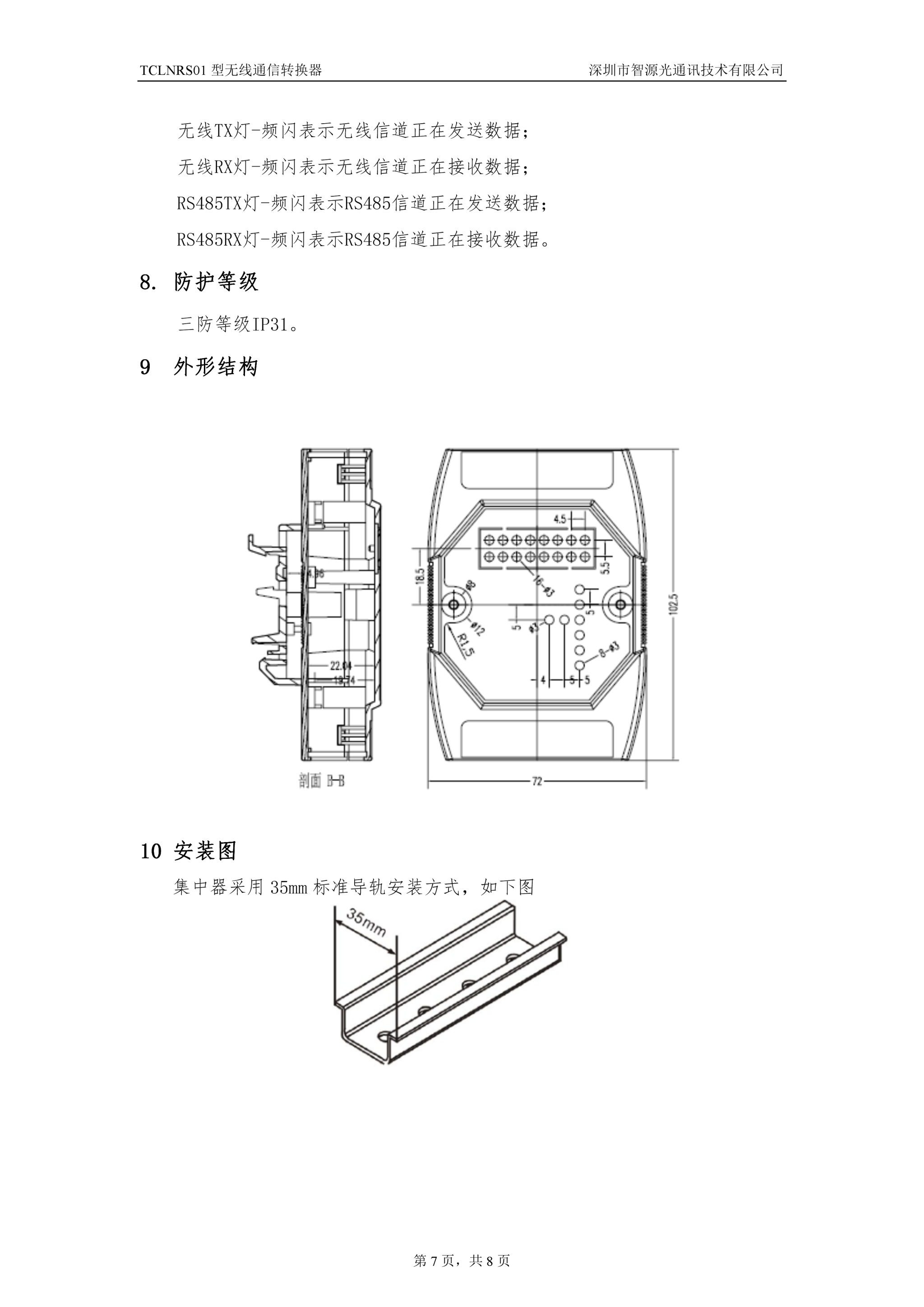

2.TCLNRS01型無線通信轉換器安裝圖解

電源燈-常亮表示電源供電正常；
運行燈-頻閃表示設備工作正常；
無線TX燈-頻閃表示無線信道正在發送數據；
無線RX燈-頻閃表示無線信道正在接收數據；
RS485TX燈-頻閃表示RS485信道正在發送數據；
RS485RX燈-頻閃表示RS485信道正在接收數據。

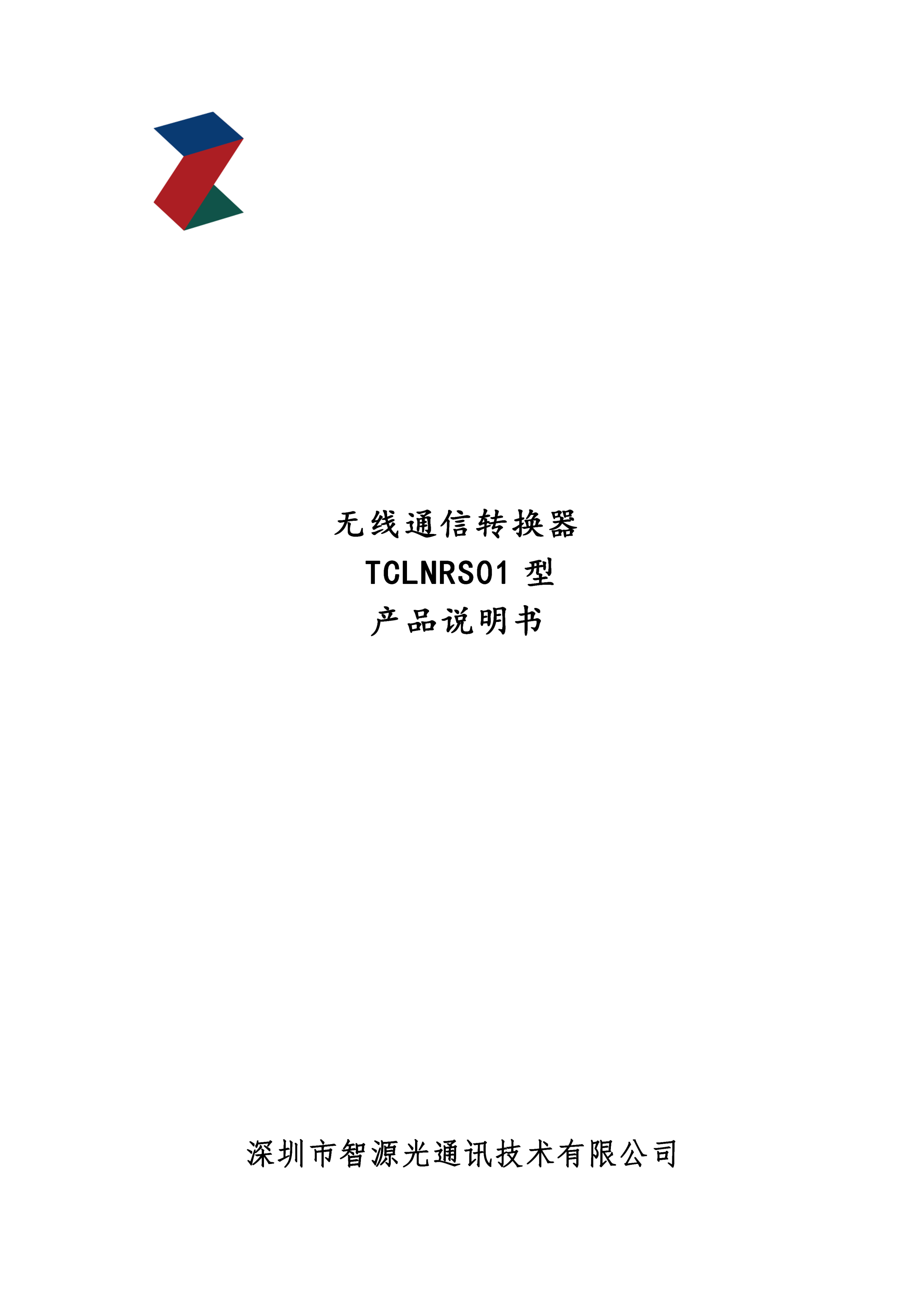

點擊下載完整說明書

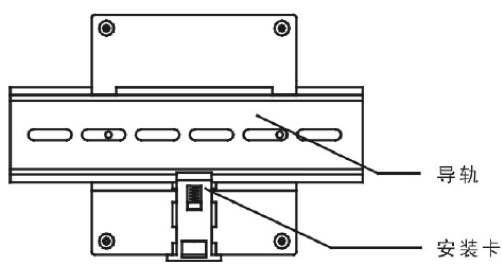

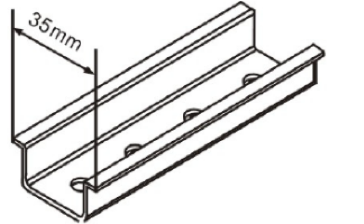

請集中器采用35mm標準導軌安裝方式，如下圖

關于無線采集器的常見問題

我們專門為您準備了一些常見問題的答案，以方便您快速了解我們的產品。

1.你們的無線采集器可靠嗎？

安全可靠，我們的TCLNRS01型無線采集器都是自主研發生產的，具有自主知識產權、多項技術及發明專利，是國家電網和南方電網的供應商之一。

2.這款采集器支持RS485嗎？

支持的，該表具備485通訊接口，支持遠程自動抄表系統采集數據。

3.這款表尺寸大嗎？我的安裝空間有點小。

這款采集器的外形體積和其他品牌的無線采集器相比小很多，該表體積小、重量輕、便于安裝。

4.這款采集器運行穩定嗎？

該款無線采集器通過我們嚴格的技術測試，運行功耗低，壽命長，無線采集傳輸性能穩定優秀。

采用智源光自主研發的智能水電表設備，搭配智能化后臺抄表系統，可幫助客戶實現各種遠程抄表、本地抄表、預付費自動拉合閘等電力管理改造
